Tersine Mühendislik
Çizimi olmayan, aşınmış ya da artık üretilmeyen parçaları 3D tarayıp tasarım niyetini koruyarak üretilebilir CAD modeline dönüştürüyoruz. Türkiye geneli yerinde hizmet.
Parça elinizde, çizimi yok mu? Taramadan üretilebilir modele üç adımda geçiyoruz.
Tarama verisini doğrudan kopyalamıyoruz; parçanın nasıl tasarlandığını anlayıp düzlemleri, eksenleri ve ölçüleri yeniden kuruyoruz. Böylece model hem orijinal parçaya sadık kalıyor hem de üretime, revizyona ve kalıba uygun oluyor. Gerektiğinde serbest formlu yüzeyleri (iç trim, gösterge paneli, koltuk) yüzey modelleme ile çıkarıyoruz.
Tersine mühendislik nedir?
Tersine mühendislik, elinizdeki fiziksel parçadan yola çıkarak onun üretilebilir dijital modelini yeniden oluşturmaktır. Parça önce 3D tarayıcıyla ölçülür; ardından tarama verisinden düzlemler, eksenler ve ölçüler çıkarılarak parametrik CAD modeli çizilir. Sonuç; CNC, döküm, plastik enjeksiyon ya da sac işleme için doğrudan kullanılabilen bir modeldir.
Hangi parçalar için tersine mühendislik yapılır?
Yedek parçası bulunamayan eski makineler, ithal ve tedarik süresi uzun parçalar, hasar görmüş kalıplar, revize edilmesi gereken ürünler, araçlara özel aksesuar ve konsollar, plastik kapak ve muhafazalar ile serbest formlu iç trim parçaları en sık çalıştığımız örneklerdir.
Teslim edilen dosyalar
Parametrik katı model (STEP, IGES, Parasolid ya da SolidWorks), yüzey modeli, 2D teknik resim ve istenirse model ile tarama arasındaki sapmayı gösteren doğrulama raporu teslim ediyoruz.
Türkiye geneli tersine mühendislik hizmeti
Parçayı bize kargoyla gönderebilir ya da mobil ekibimizi fabrikanıza çağırabilirsiniz. Sökülemeyen ekipmanları yerinde tarayıp modellemeyi kendi ofisimizde tamamlıyoruz; böylece üretiminiz durmadan süreç ilerler.
Nasıl çalışıyoruz
01
Tarama
Parça yüksek çözünürlükle taranır, mesh hazırlanır.
02
Analiz
Düzlem, eksen, simetri ve tasarım niyeti tarama datasından çıkarılır.
03
Modelleme
Tarama datasına göre parametrik katı model ya da yüzey modeli çizilir.
04
Doğrulama
Model taramayla karşılaştırılır; sapma haritasıyla doğruluğundan emin olunur.
Neler yapıyoruz
Yedek parça
Muadili bulunmayan ya da tedarik edilemeyen parçaların üretilebilir modeli.

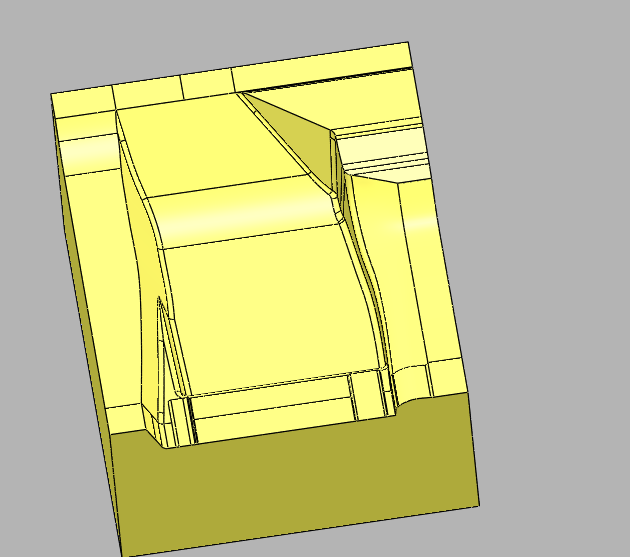

Kalıp onarımı ve revizyon
Hasarlı kalıpların taranması, onarım ve revizyon tasarımı.
Yüzey modelleme

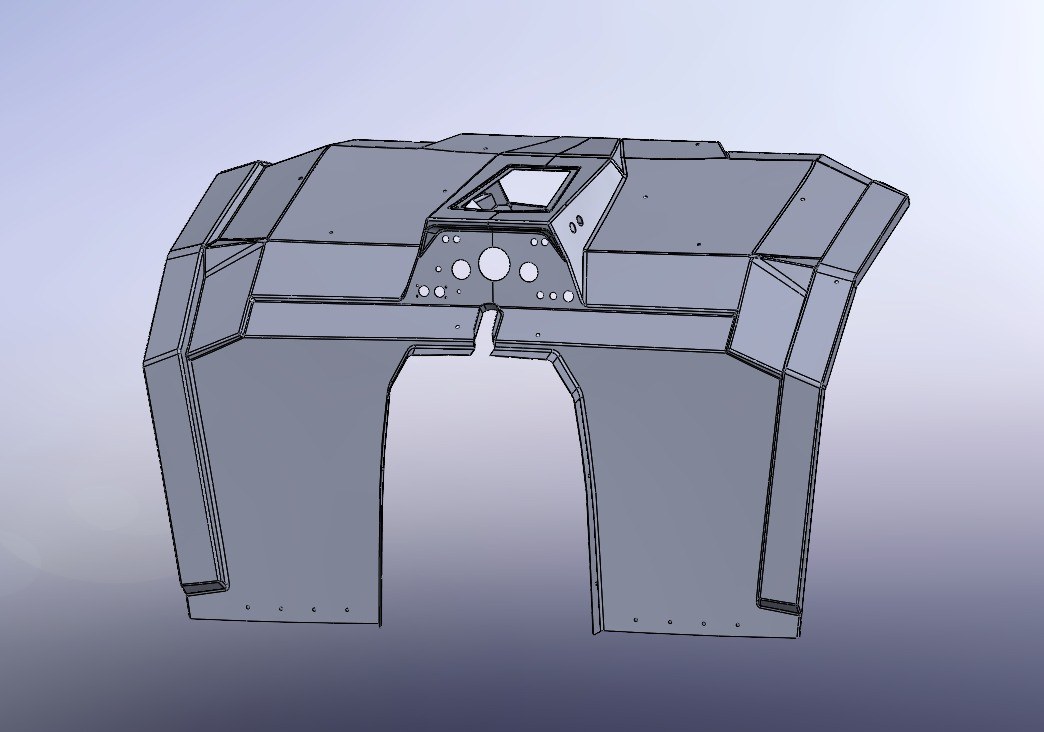

Otomotiv iç trim, gösterge paneli, koltuk gibi serbest formlu yüzeyler.
Özel tasarım

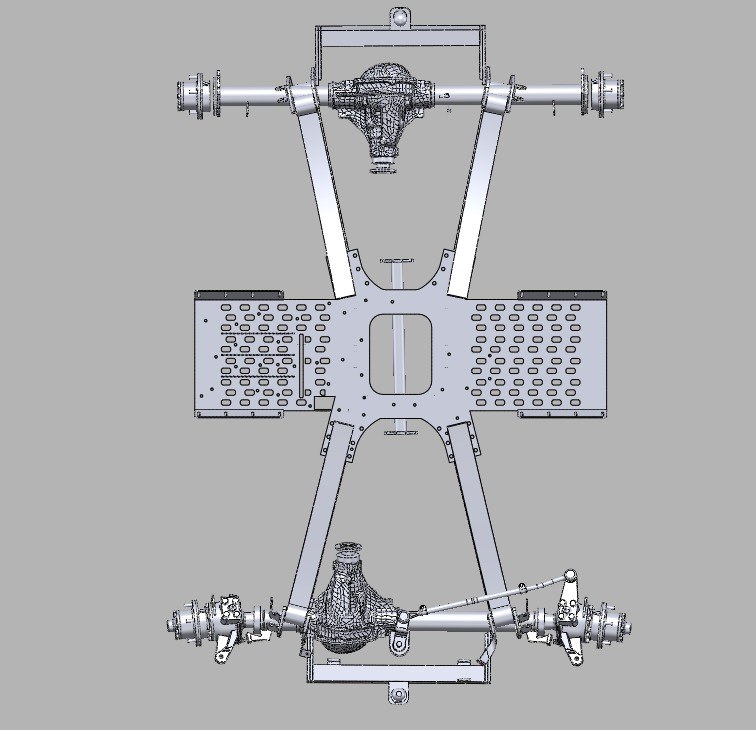

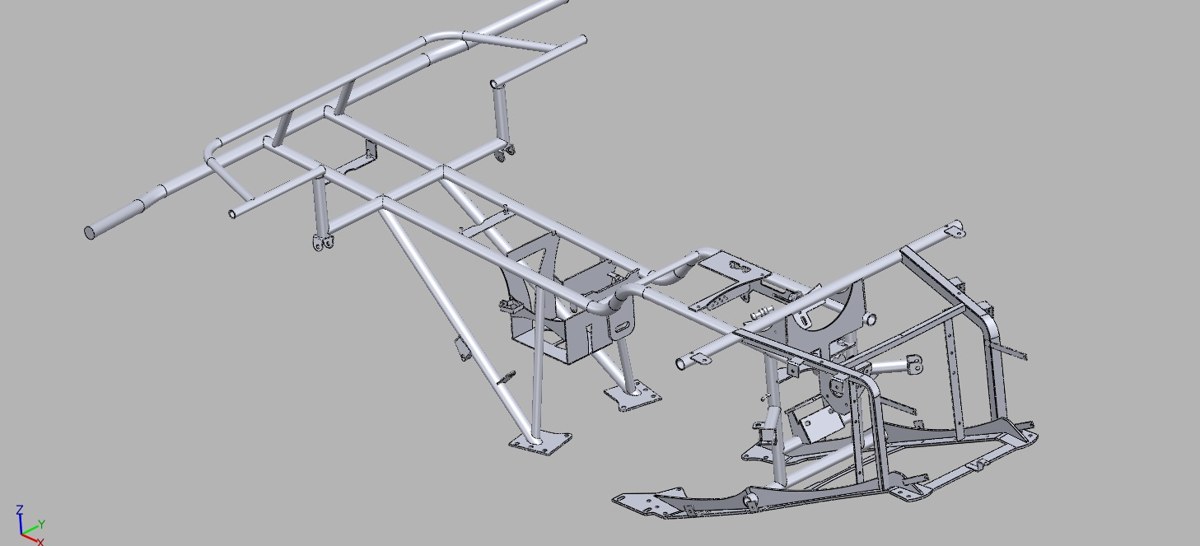

Taranan araca birebir oturan şasi, aks, konsol ve aksesuar tasarımları.
Tarama datasından CAD modeline
Solda parçanın tarama datası, sağda ondan çıkardığımız model. Büyütmek için görsele tıklayın.
Fan çarkı

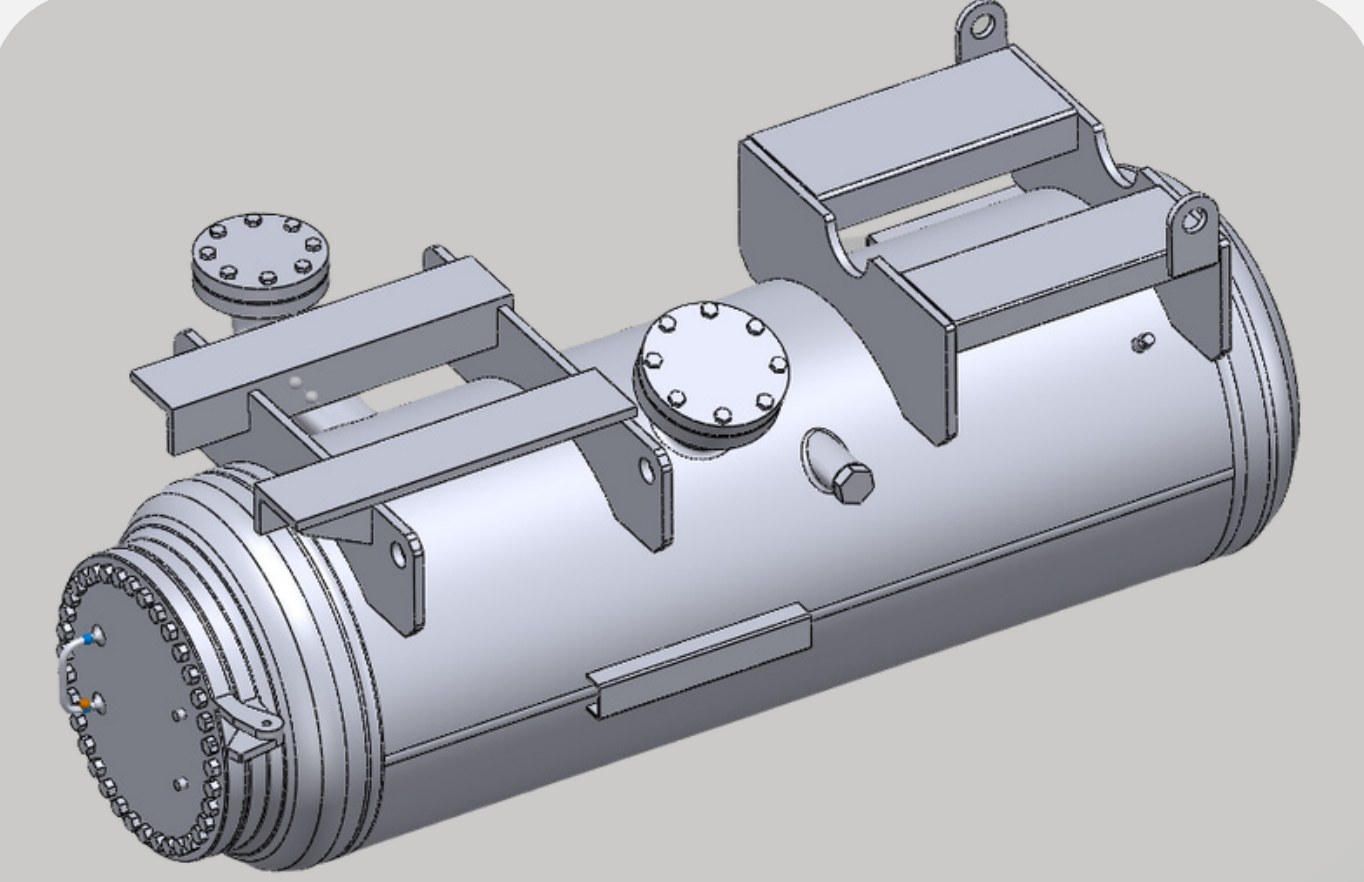

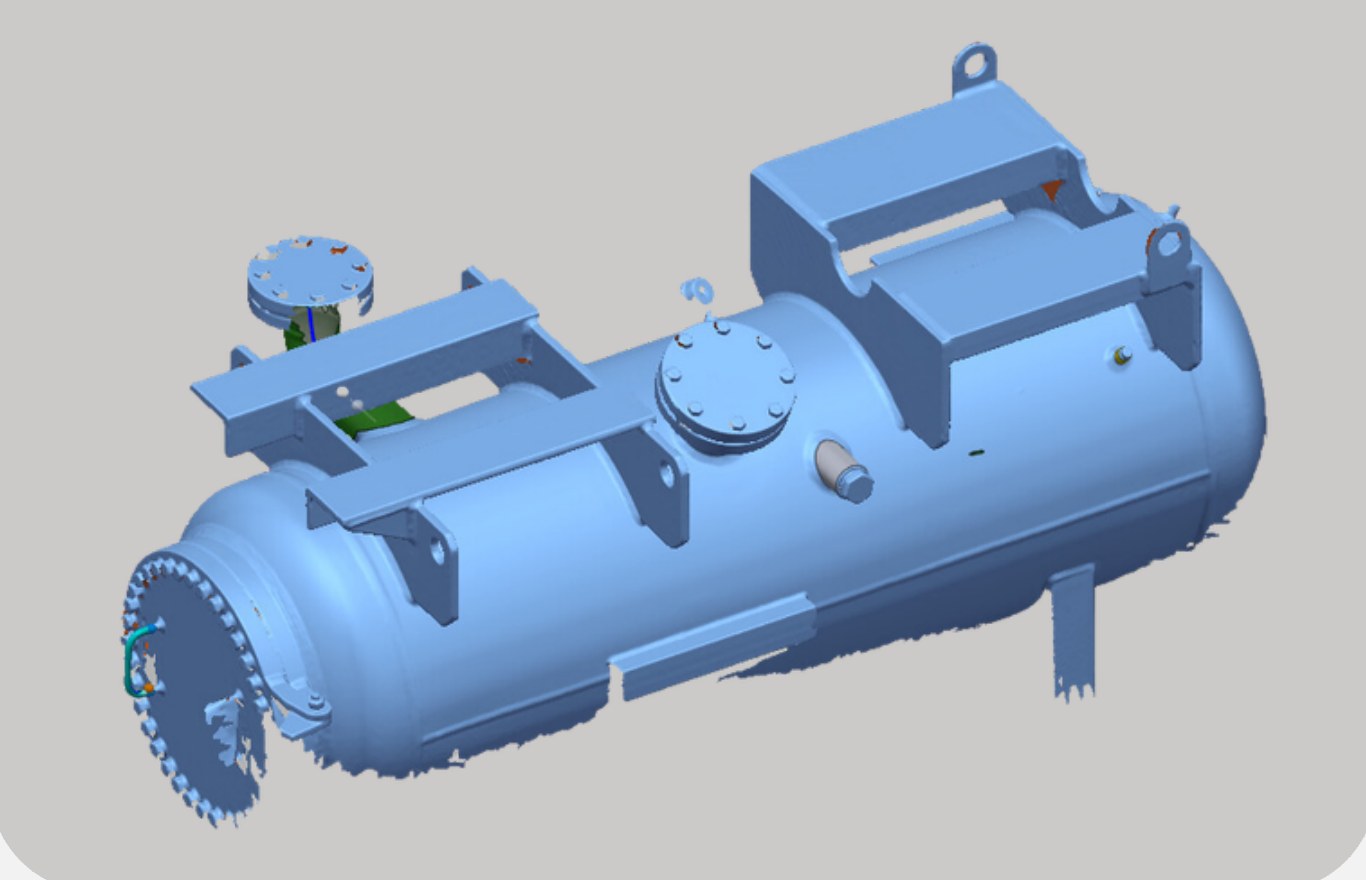

Yedek parça

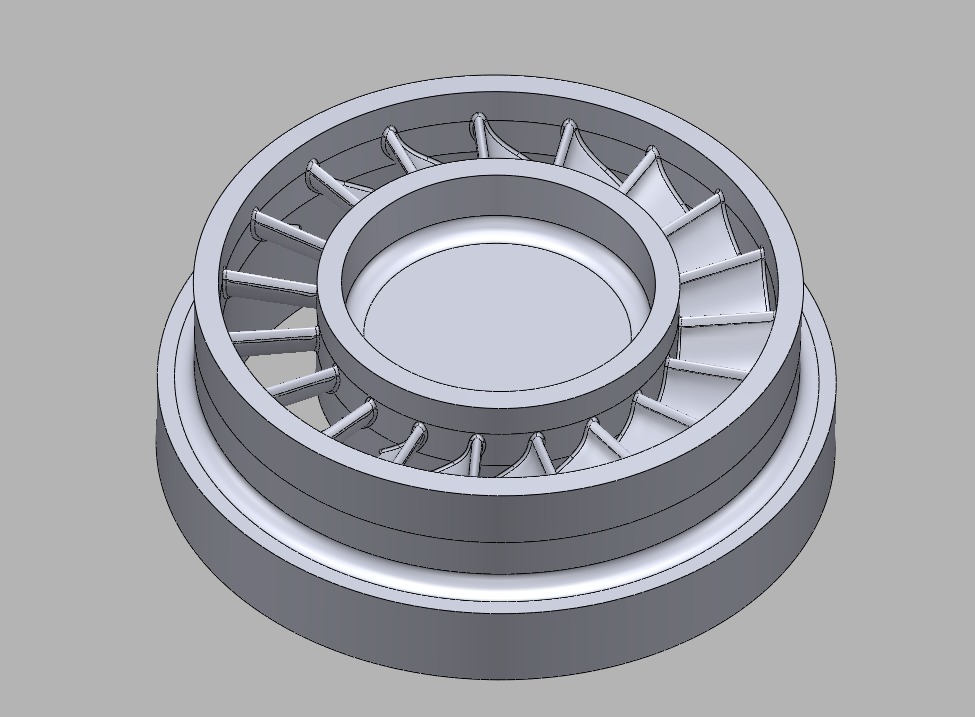

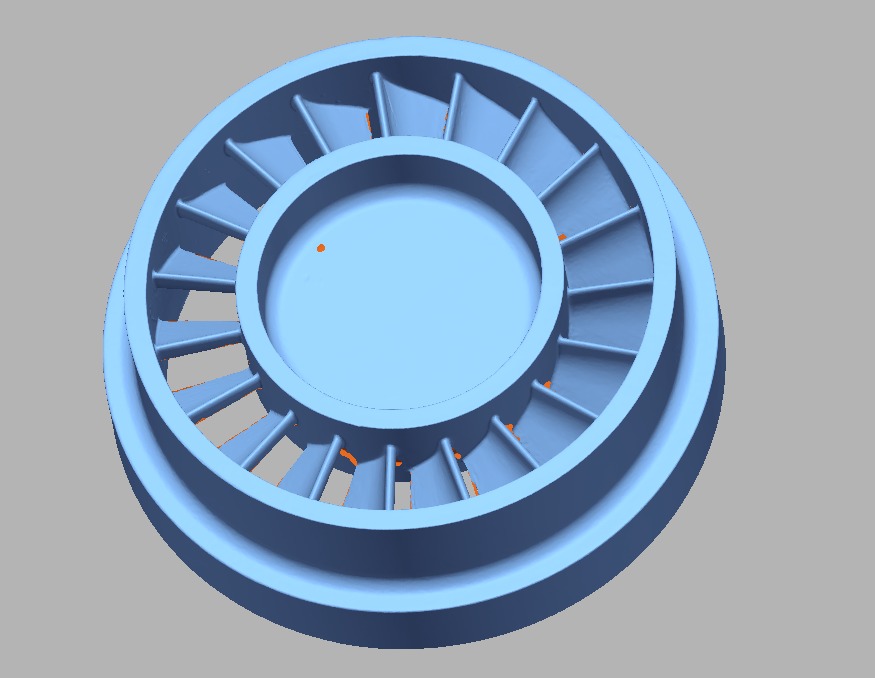

Kanatlı halka

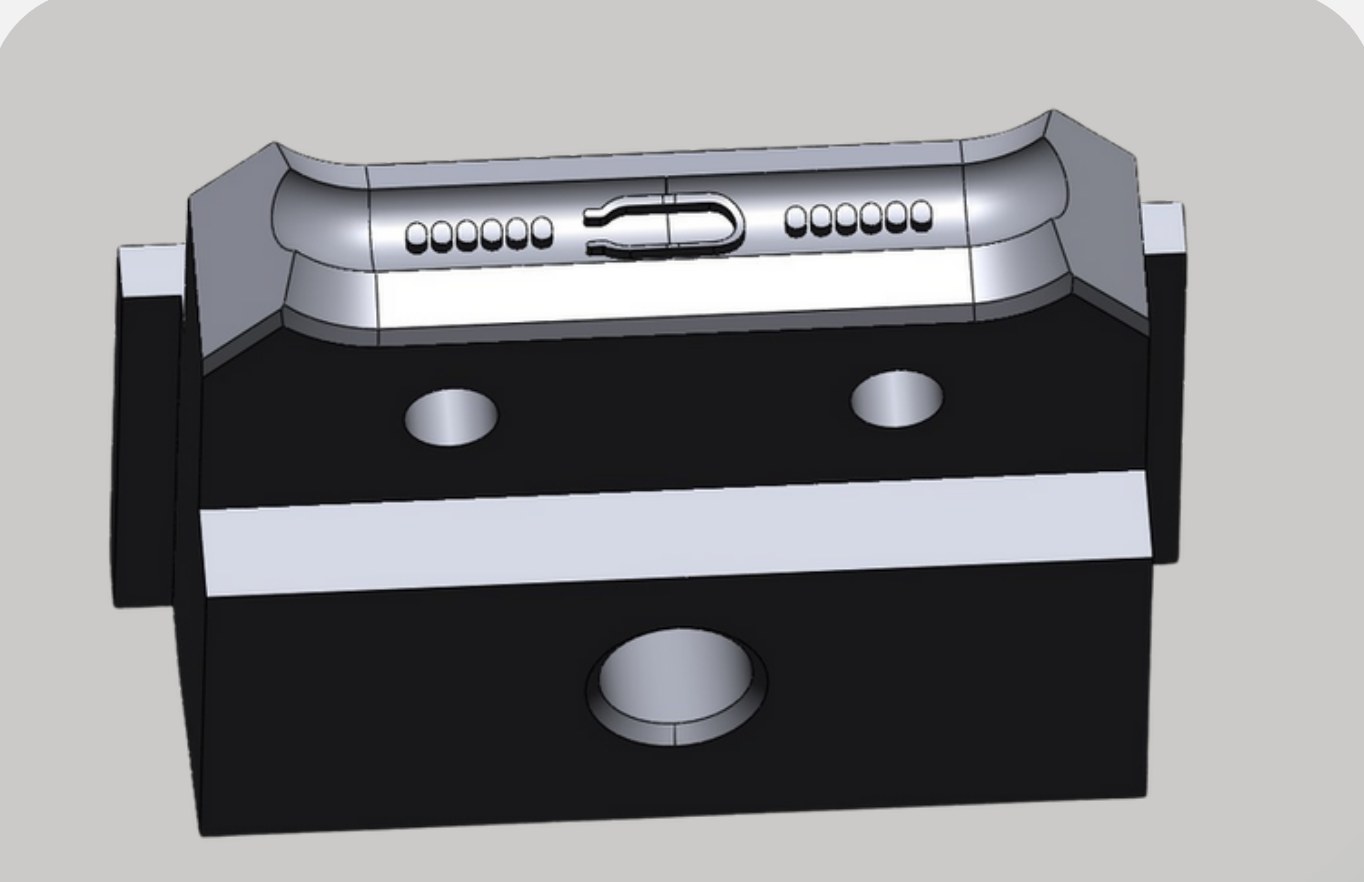

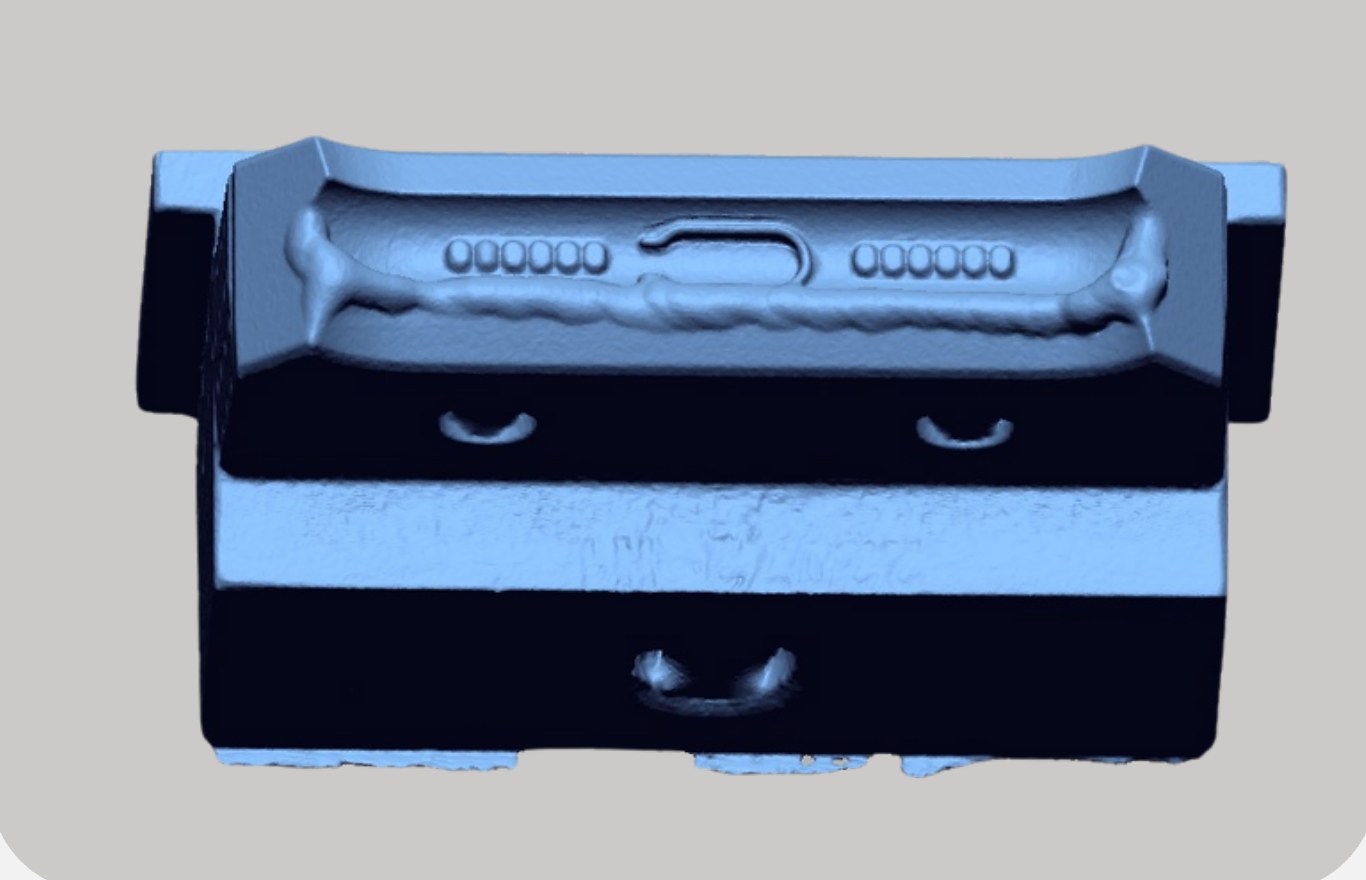

Telefon kılıfı kalıbı

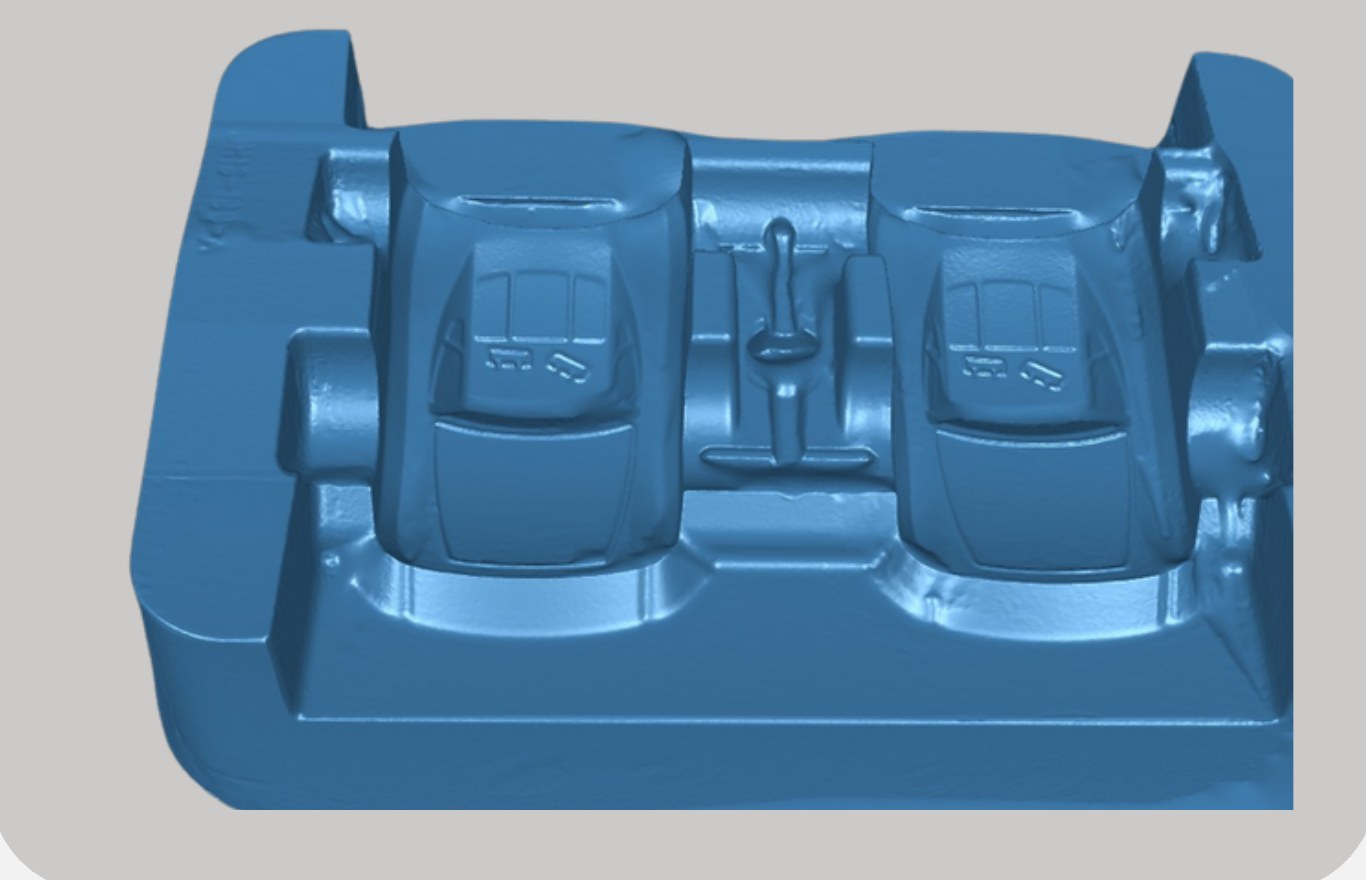

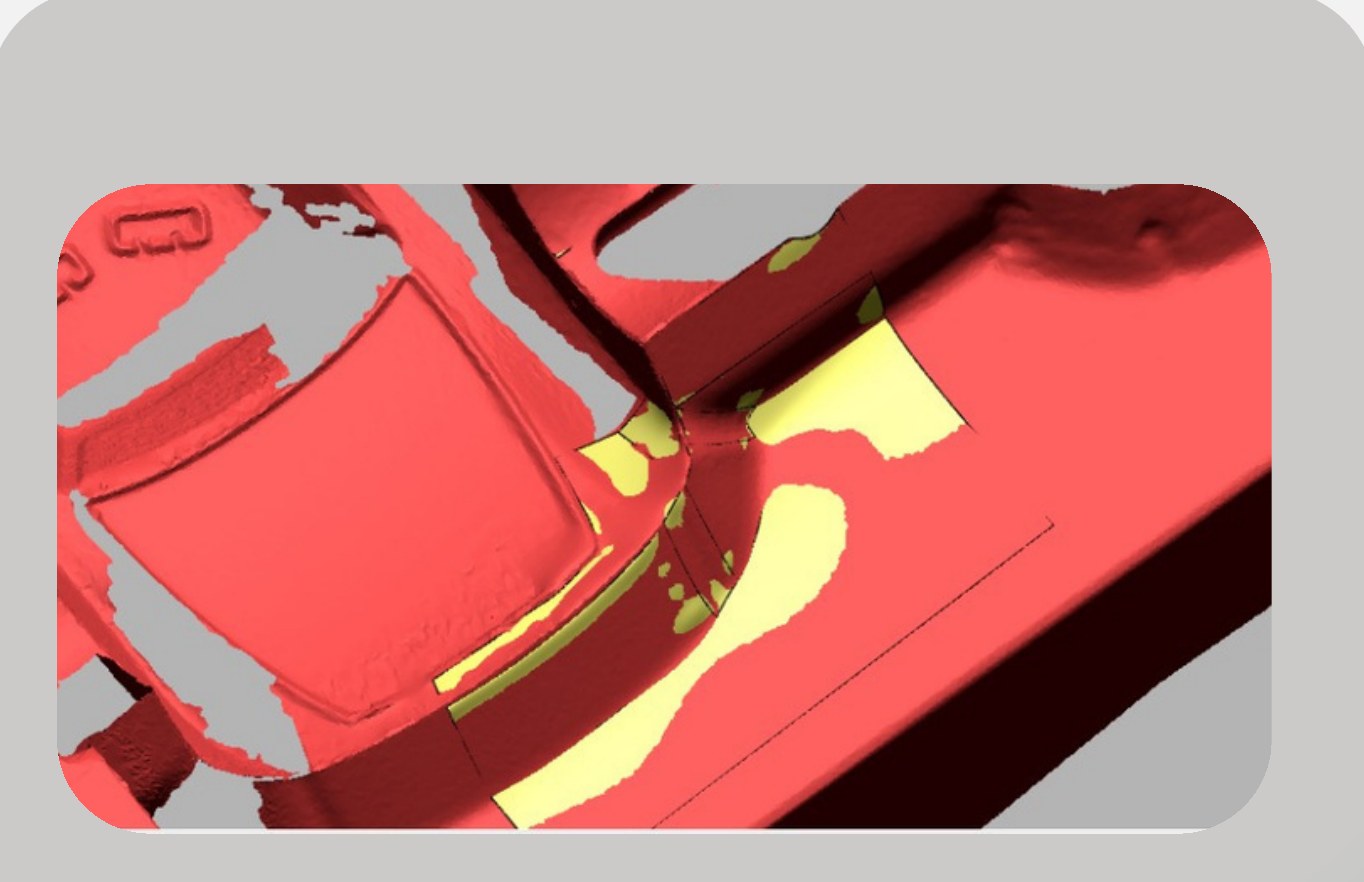

Hasarlı kalıp ve onarım tasarımı

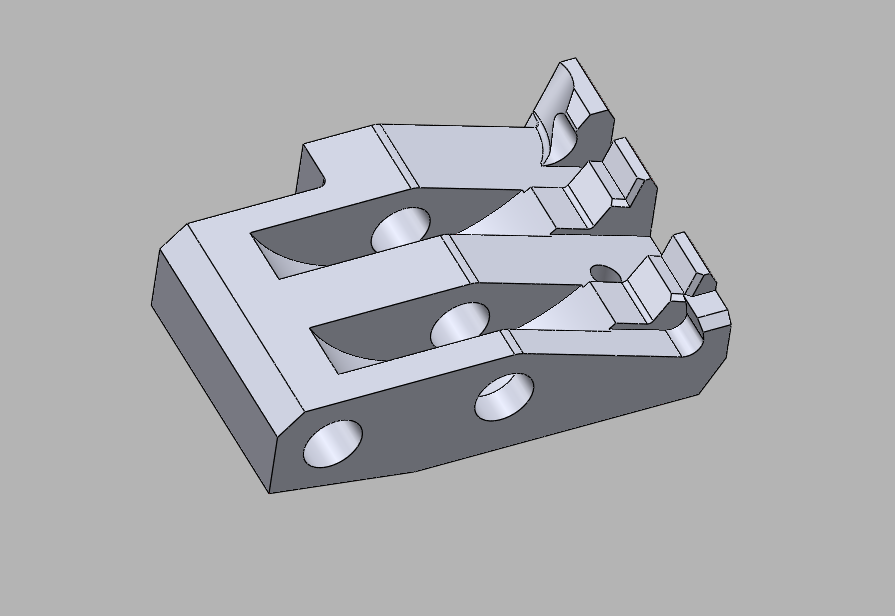

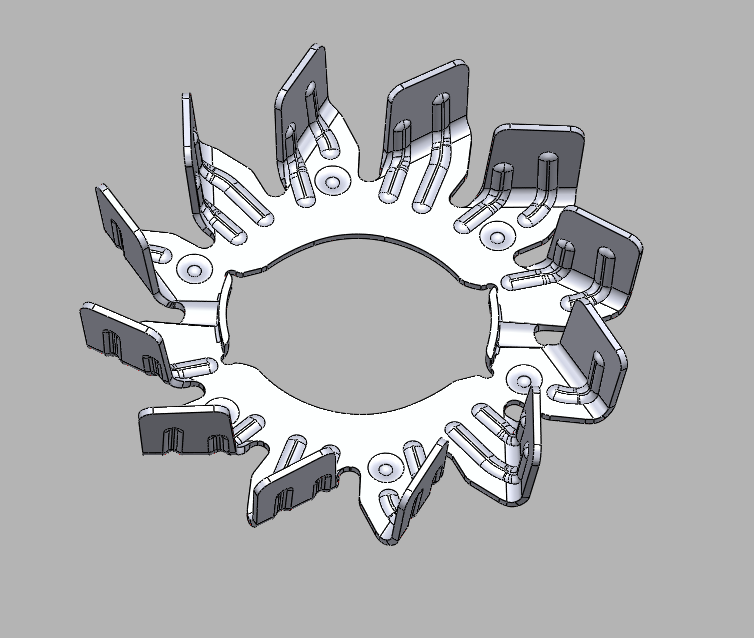

Galeri
Tersine Mühendislik hakkında sık sorulanlar
Tersine mühendislik ne kadar sürer?
Basit bir parçanın taraması ve CAD modeli genellikle birkaç gün içinde tamamlanır. Karmaşık montajlarda ve serbest formlu yüzeylerde süre parça sayısına ve detaya göre uzar.
Aşınmış ya da kırık parçadan model çıkarılabilir mi?
Evet. Aşınmış ya da kırık bölgeler tasarım niyeti dikkate alınarak yeniden kurulur; simetri, standart ölçüler ve eşleşen parçalar referans alınır.
Hangi formatlarda teslim ediyorsunuz?
STEP, IGES, Parasolid ve SolidWorks dosyası ile PDF / DWG teknik resim. İsterseniz kullandığınız CAD programının kendi formatında teslim ediyoruz.
Parçayı size göndermem gerekiyor mu?
Gerekmiyor. Parçayı kargoyla gönderebilir ya da yerinde tarama için mobil ekibimizi çağırabilirsiniz; Türkiye’nin her yerine geliyoruz.
Modelin doğruluğunu nasıl kontrol ediyorsunuz?
Çizilen CAD modeli tarama verisiyle üst üste konur ve renkli sapma haritasıyla karşılaştırılır. Böylece modelin parçaya ne kadar sadık olduğu ölçülebilir şekilde raporlanır.
